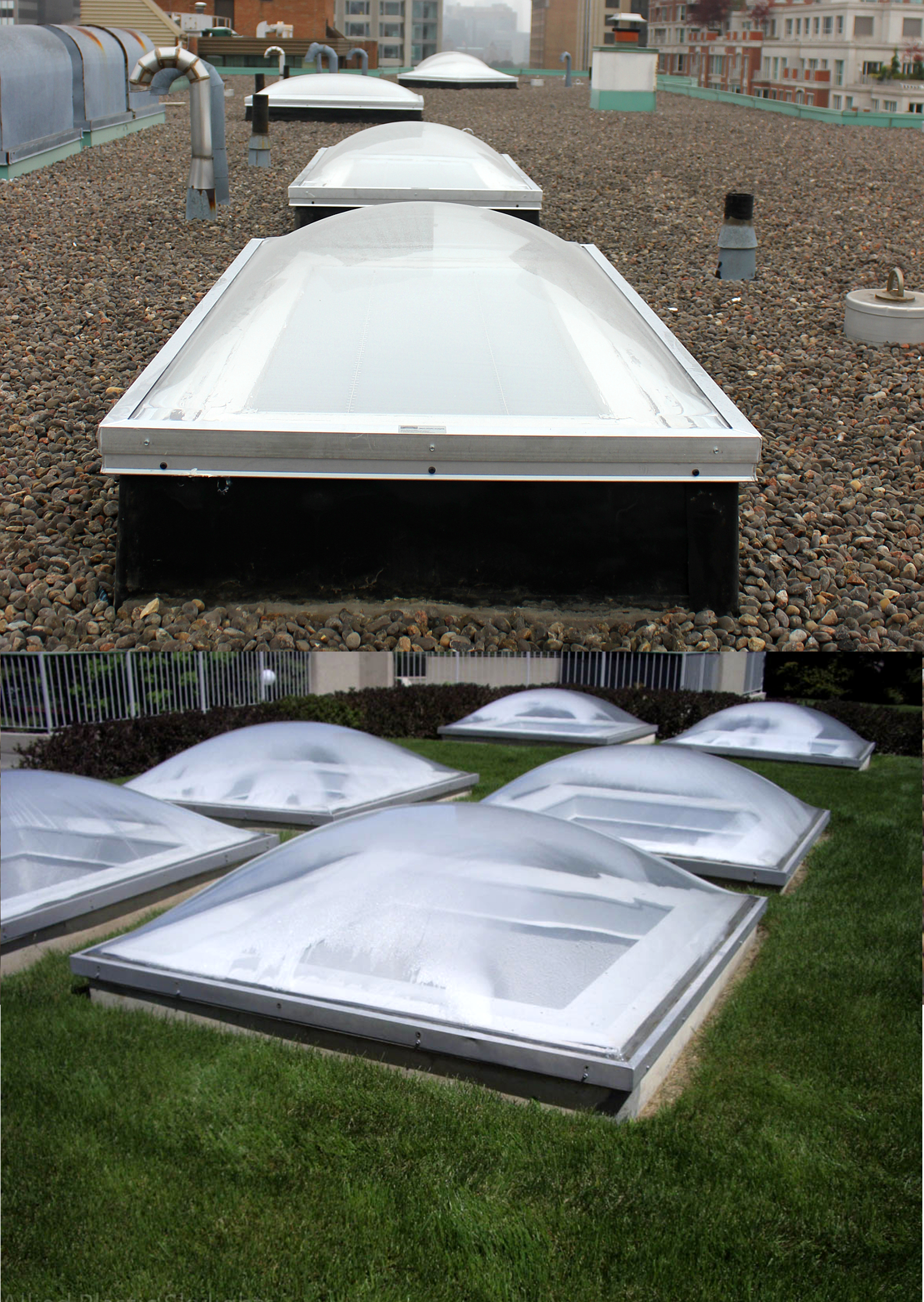

Lanterneaux Commerciaux avec dôme en acrylique;  (NFFDD) , (DDA), (CADD) et (CLDD).

Nos lanterneaux pour toit plats sont pré-assemblés par Architecural Plastics Ltd. une manufacture Canadienne.  En place pour près de 40 ans, leur expérience assure un niveau de qualité élèvé et la durabilité des produits.

Les lanterneaux commerciaux ont un cadre extrudé en aluminium 6063-T5 antigivre, fini au laminoir.  Vous avez l'option par Commande Spéciale, de finition Duracon® (acrylique Thermodurcissable) 100 sur métal architecturale, offert dans une vaste gamme de couleurs.

Nous livrons des lanterneaux pré-assemblés à votre site quand cela est possible.  Les montures à margelle peuvent être montés sur des bordures de solin en bois ou en ciment (construit par les installateurs), ou bien avec des bordures de solin intégrés qui sont produits par notre manufacturier.

Les lanterneaux que vous voyez sur cette page sont livrables sur commande dans 10 à 14 jours ouvrables.  Pour un projet qui demande une application longitudinale, S.V.P. consulter la page:  Voûtes Continues.

Lanterneaux avec cadres en Aluminium (NFFDD)

Specifications

Lanterneaux avec cadres en Aluminium (NFFDD) sont pré-assemblés, ont un vitrage double en acrylique, avec dôme extérieur clair (incolore) ou blanc translucide ou teinté, et un dome intérieur clair. Un alliage d'aluminium profilé 6063-T5 brut et extrudé complète l'unité.

A installer sur une bordure de solin de 38mm (1 1/2") à l'aide de vis à bois à travers les trous dans la pente de cadre interne. .

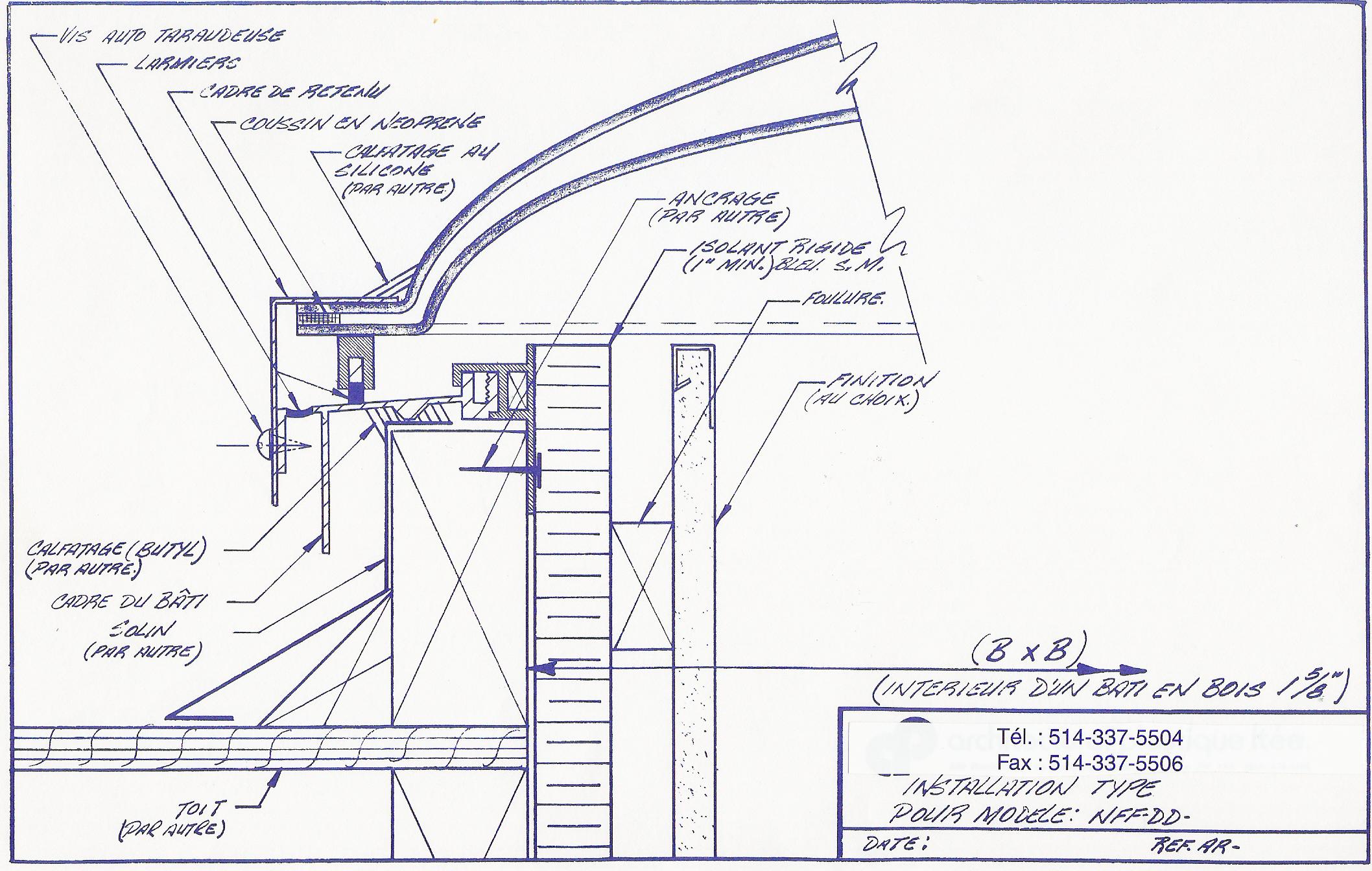

Diagramme de lanterneau avec cadre en aluminium NFFCMDDCC
Diagramme de lanterneau avec cadre en aluminium NFFDD

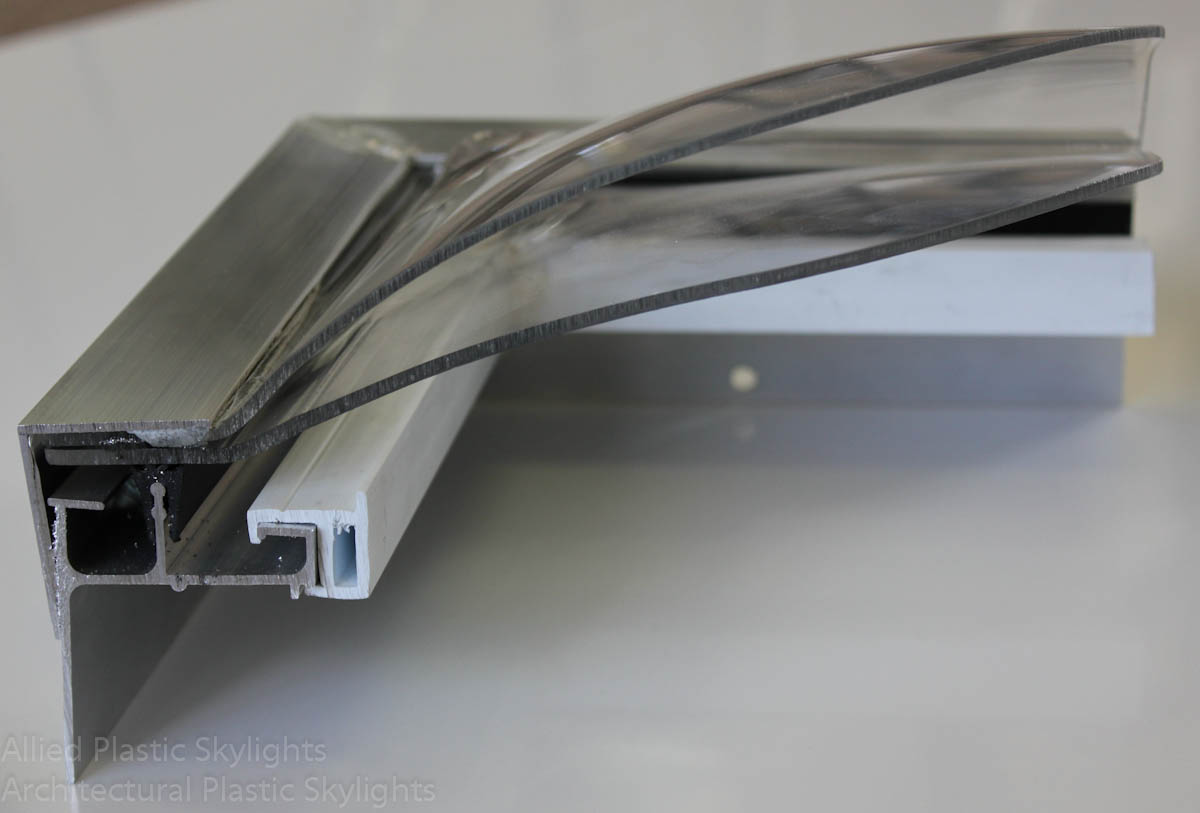

NFFDDCC demo of corner of frame
Démo d'un angle de lanterneau avec cadre en aluminium NFFDD

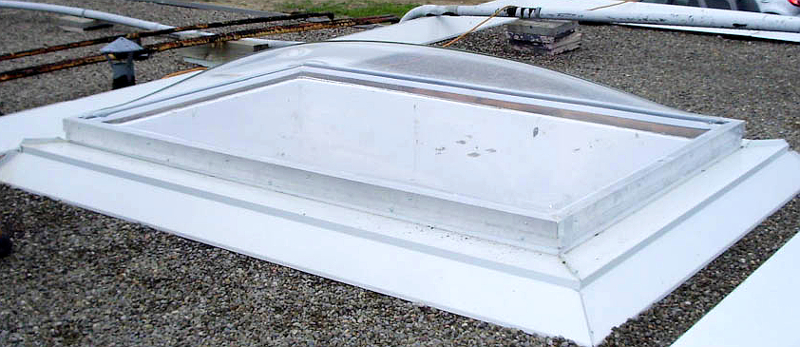

installation de lanterneau avec dôme en acrylique & cadre en aluminium NFFCMDDCC
Installation de lanterneau avec dôme en acrylique & cadre en aluminium (peinturé blanc duracon* sur mesure) NFFDD.

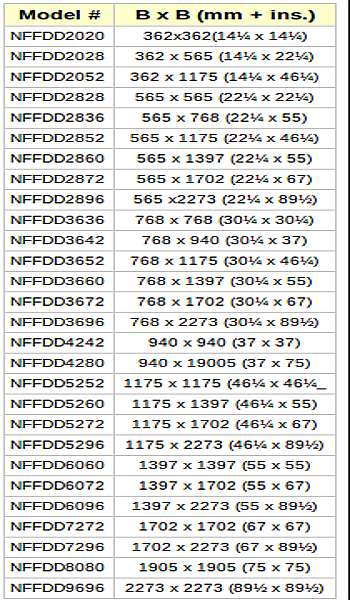

Liste des dimensions pour lanterneaux avec cadre en aluminium NFFDD
Liste des dimensions pour lanterneaux avec cadre en aluminium NFFDD

Lanterneaux à Bâti Isolé (DDA)

Specifications

Lanterneaux à Bâti Isolé (DDA), sont pre-assemblés avec double vitrage en acrylique. Ils comprennent un dôme extérieur clair (incolore) ou teinté et un dome intérieur clair ou blanc translucide. Le cadre est en aluminium profilé (6063-T5) fini tel qu'usiné, de 229mm (9") d'hauteur et 50mm (2") de largeur et est rempli d'isolant rigide.

A installer sur un bordure à solin de 38 mm (1 1/2 pouces) à l'aide de vis à bois à travers les trous dans la pente de cadre interne.

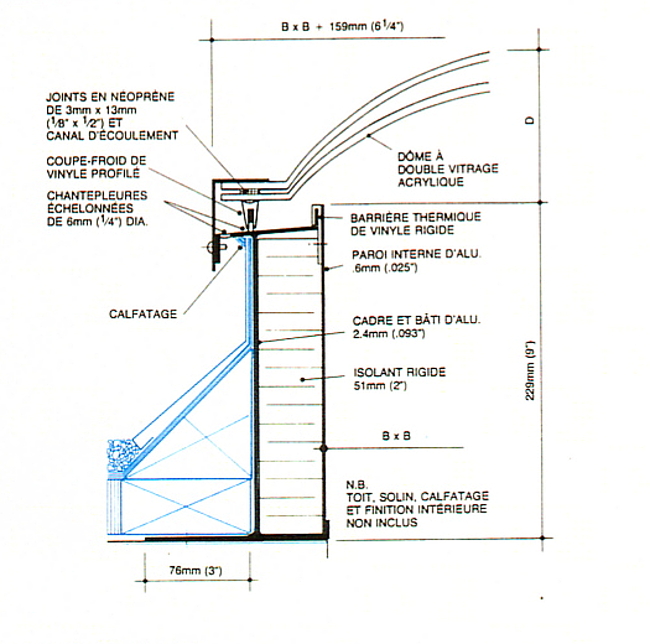

Diagramme de Lanterneau à Bâti Isolé
Diagramme de Lanterneau à Bâti Isolé

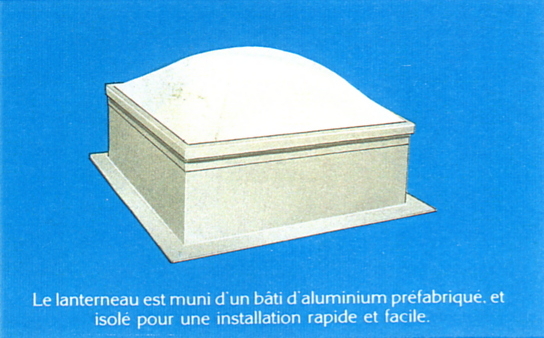

Lanterneau à Bâti Isolé
Lanterneau à Bâti Isolé

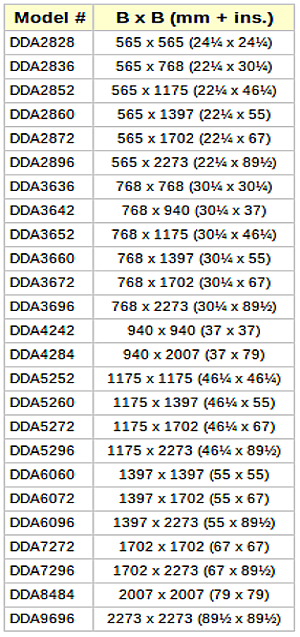

Liste de dimensions pour lanterneaux à Bâti Isolé
Liste de dimensions pour lanterneaux à Bâti Isolé

 Dôme Circulaire (CADD)

Specifications

Les Dômes Circulaires (CADD) pré-assemblés sont à double vitrage; le dôme extérieur est clair (incolore) ou teinté (bronze), et le dôme intérieur est clair ou blanc translucide. Un cadre en aluminium profilé (6063-T5) fini tel qu'usiné de 229mm (9") d'hauteur et de 50mm (2") de largeur rempli d'isolation en fibre de verre complète l'unité.

A installer sur une bordure de solin de 38mm (1 1/2") à l'aide de vis à bois à travers les trous dans la pente de cadre interne.

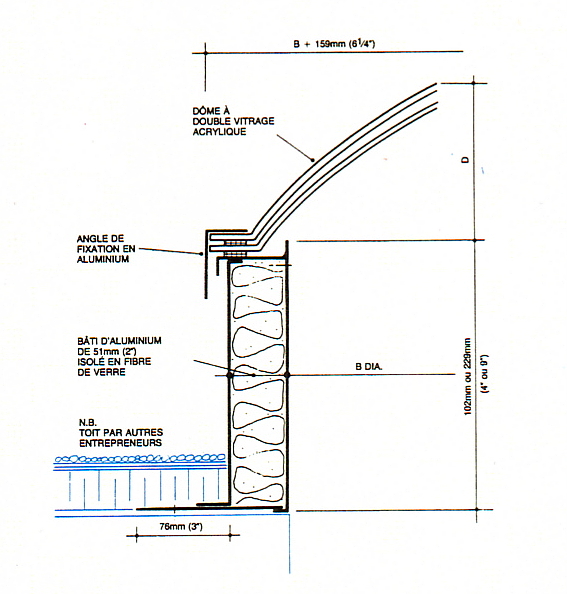

Diagramme de Lanterneau Circulaire
Diagramme de Lanterneau Circulaire

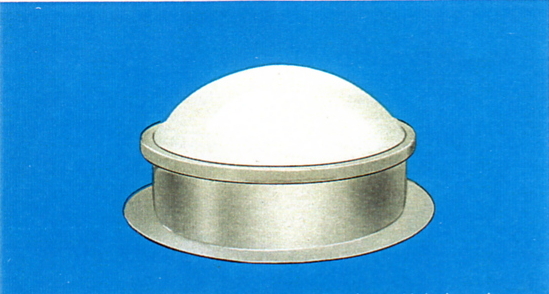

Lanterneau Circulaire
Lanterneau Circulaire

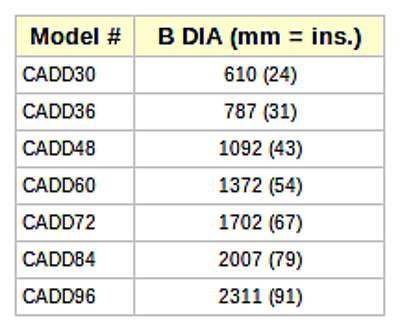

Liste de dimensions pour Lanterneaux Circulaires
Liste de dimensions pour Lanterneaux Circulaires

Lanterneau à regroupement intégré (CLDD)



Specifications

Lanterneau à regroupement intégré (CLDD) sont un composé de dômes individuelles; à vitrage simple ou double ou un composé de Voûtes Continues. Choisisez entre clair(incolore) ou blanc(translucide) pour vitrage simple. Pour vitrage double vous choisissez entre un dôme externe clair ou blanc (translucide), et puis entre un dôme interne clair ou blanc. Les dômes sont construit sur un solin de 41mm (1 5/8") par 102mm (4"). Le cadre-solin périphérique et l'assemblage de cadre de retenue intermédiaire sont en aluminium 6063-T5 antigivre, fini au laminoir.

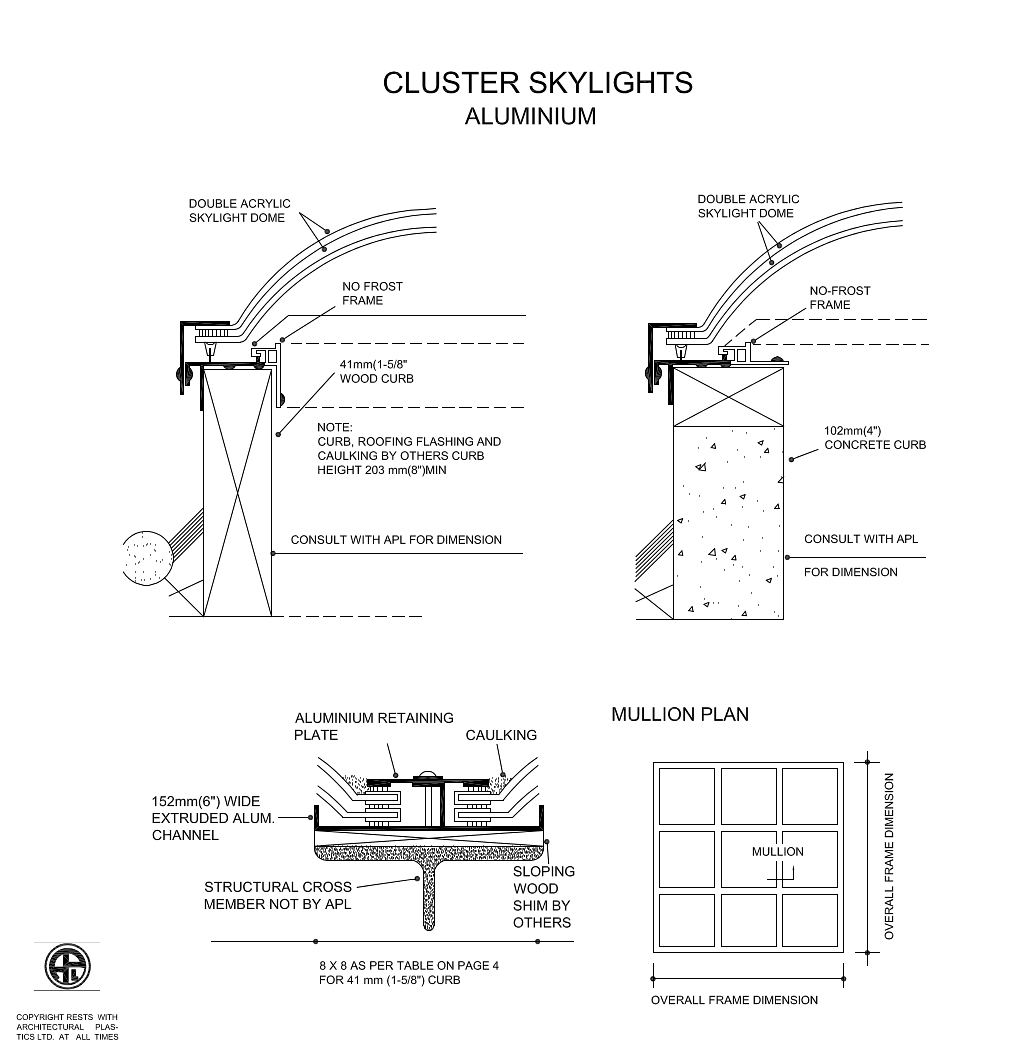

Integral Cluster Skylights Diagram
Lanterneau à regroupement intégré
Lanterneau à regroupement intégré
Lanterneau à regroupement intégré

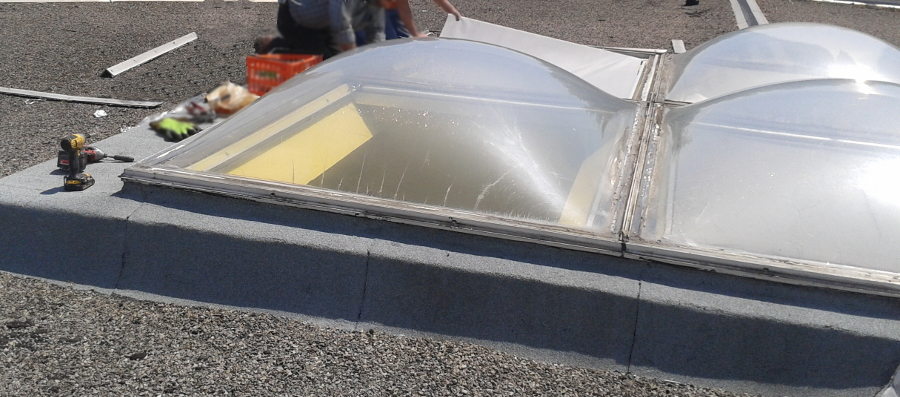

installation de lanterneau à regroupement intégré
Installation de lanterneau à regroupement intégré

Charactéristiques



-Lanterneaux Commerciaux avec dôme en acrylique sont imperméables à toutes les conditions atmosphériques.

-Leur dômes en acrylique sont durables résistent au bris et ne gondoleront pas. Même l'orsqu'ils sont exposés au rayons de soleil les plus brûlants.

-La clarté optique des dômes en acrylique permet une transmission accrue de la lumière.

-Du moins que les lanterneaux sont bien posés, le joint d'étanchéité et la la courbe positive, protège contre les tous éléments.

-Ils sont construits avec une barrière thermique et sont à l'épreuve du givre.

-Munis de gouttières et d'orifice de condensation incorporées pour évacuer l'eau qui peut s'accumuler sous des conditions d'extrêmes humidité.



Lanterneaux Commerciaux avec dôme en acrylique sont garanties pour 5 ans, à partir de la date d'installation. - Couvrant les défauts des materiaux et de manufacture.

Note: La garantie ne couvre que la réparation ou remplacement de l'unité.
